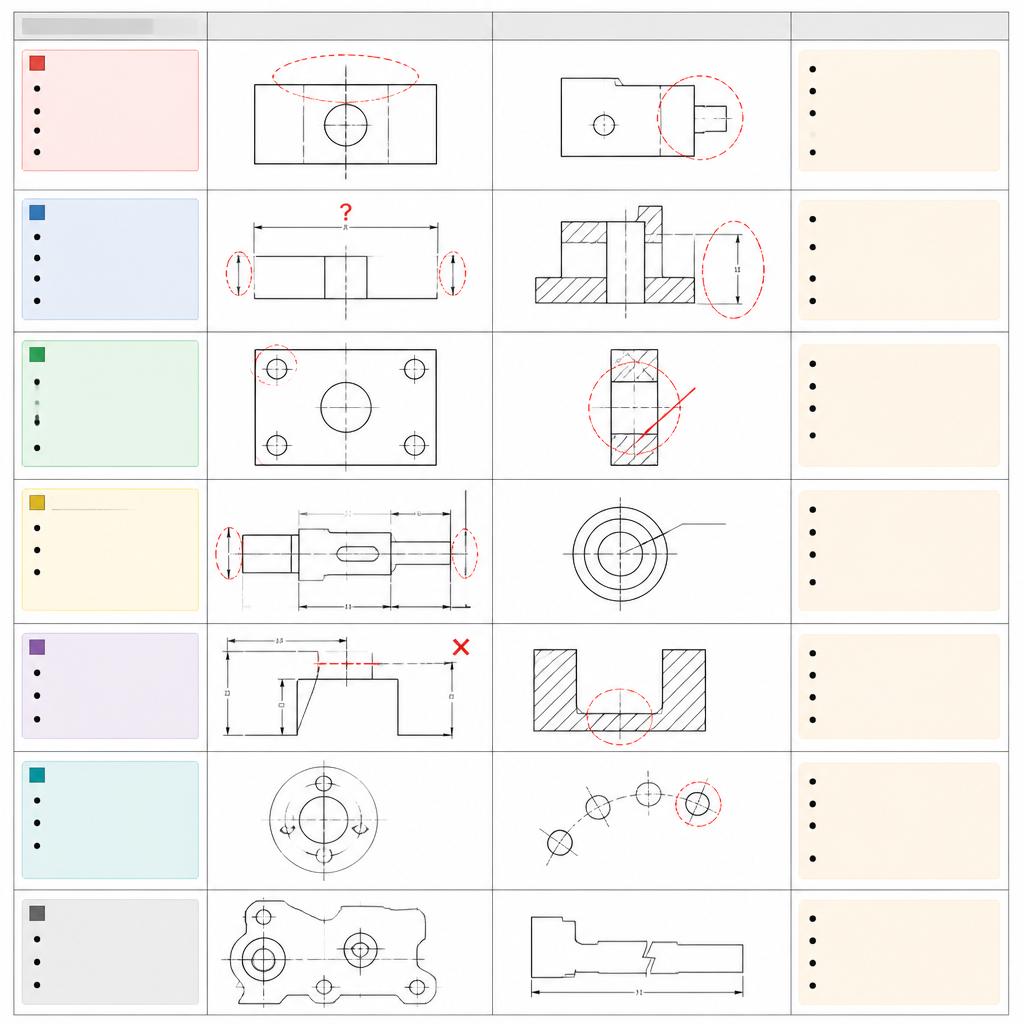

建築士が図面を評価する際、最初に確認するのが「寸法体系が通り芯を基準に一貫しているか」という点です。良い図面は、通り芯から壁芯、壁厚、開口位置、仕上げ寸法までが論理的に連続しており、どの寸法を追っても矛盾がありません。これは、図面が“構造的な骨格”と“仕上げの実寸”を同時に成立させている状態であり、施工者が迷わずに現場へ落とし込める図面です。 一方、危ない図面は、寸法が部分的に独立して描かれており、通り芯からの距離と部屋寸法が一致しない、壁厚が場所によって異なる、開口位置が図面ごとにズレるなど、整合性の欠落が散見されます。こうした図面は、現場で「どちらを基準に施工すべきか」が判断できず、誤施工・追加工事・工程遅延の原因になります。特にマンションや共同住宅では、1つのズレが上下階に連鎖し、構造体や設備配管の位置まで影響するため、寸法体系の乱れは重大なリスクです。 建築士が“良い図面”と評価するのは、寸法がただ正確に描かれているだけでなく、図面全体が一つの論理でつながっている状態です。寸法体系の一貫性は、図面の品質を決定づける最重要ポイントと言えます。

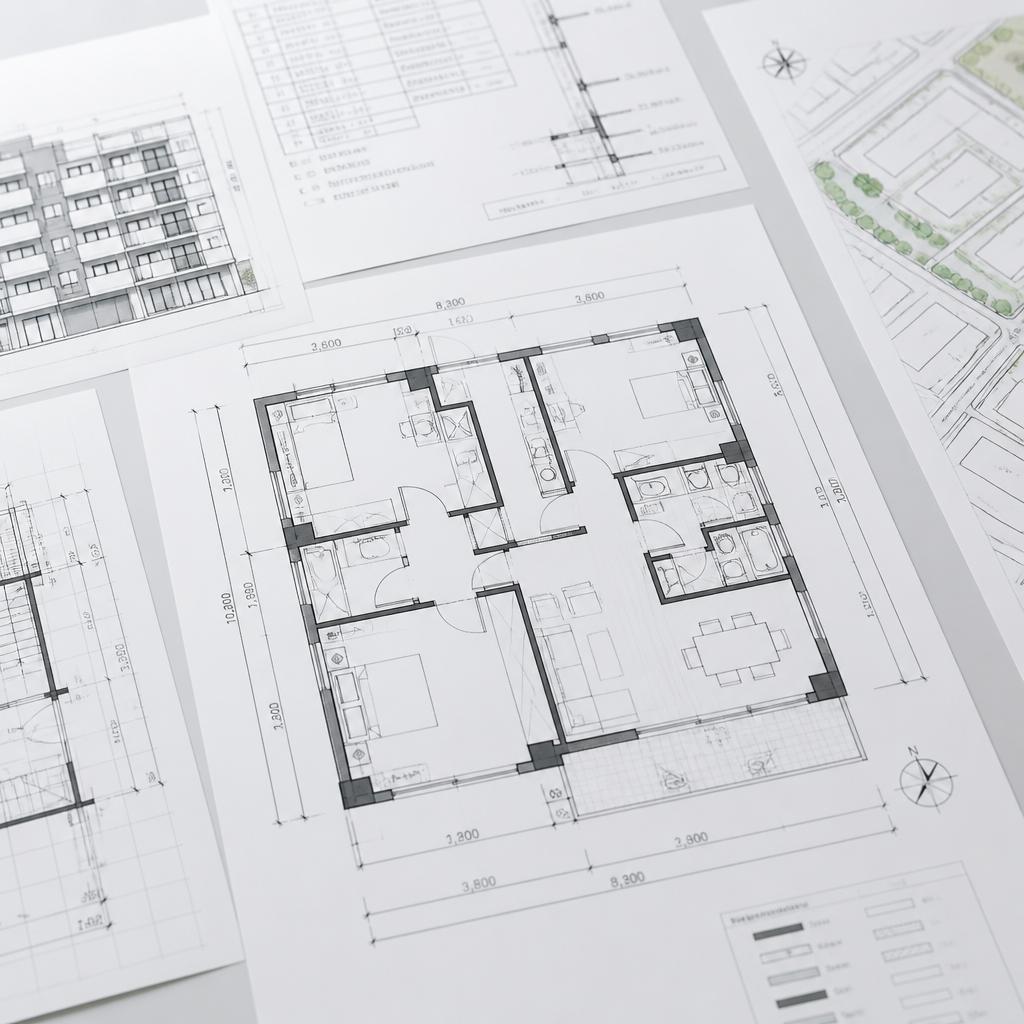

良い図面は、部屋寸法（内法寸法）、構造寸法（壁芯寸法）、仕上げ寸法（有効寸法）が互いに矛盾なく、同じ物語を語っています。例えば、LDKの幅が「3,600mm」と記載されている場合、その寸法は壁厚や仕上げ材の厚みを踏まえた上で成立しており、断面図や詳細図を見ても同じ寸法体系が保たれています。つまり、平面図・断面図・立面図が“同じ世界観”で描かれている状態です。 危ない図面は、部屋寸法だけが理想的に描かれ、実寸と仕上げ寸法が追いついていないケースが多く見られます。例えば、内法寸法では3,600mmと記載されているのに、構造寸法を追うと3,550mmしか確保できない、仕上げ材を貼るとさらに狭くなるなど、図面内で寸法が食い違います。これは、図面作成時に「構造と仕上げの関係」を十分に検証していないことが原因で、現場では「家具が入らない」「通路幅が確保できない」「建具が干渉する」といったトラブルを引き起こします。 建築士が重視するのは、寸法が“数字として正しい”ことではなく、図面全体が同じ寸法ロジックで統一されていることです。部屋寸法・実寸・仕上げ寸法が一貫している図面は、施工者が迷わずに作業でき、品質の高い建物につながります。

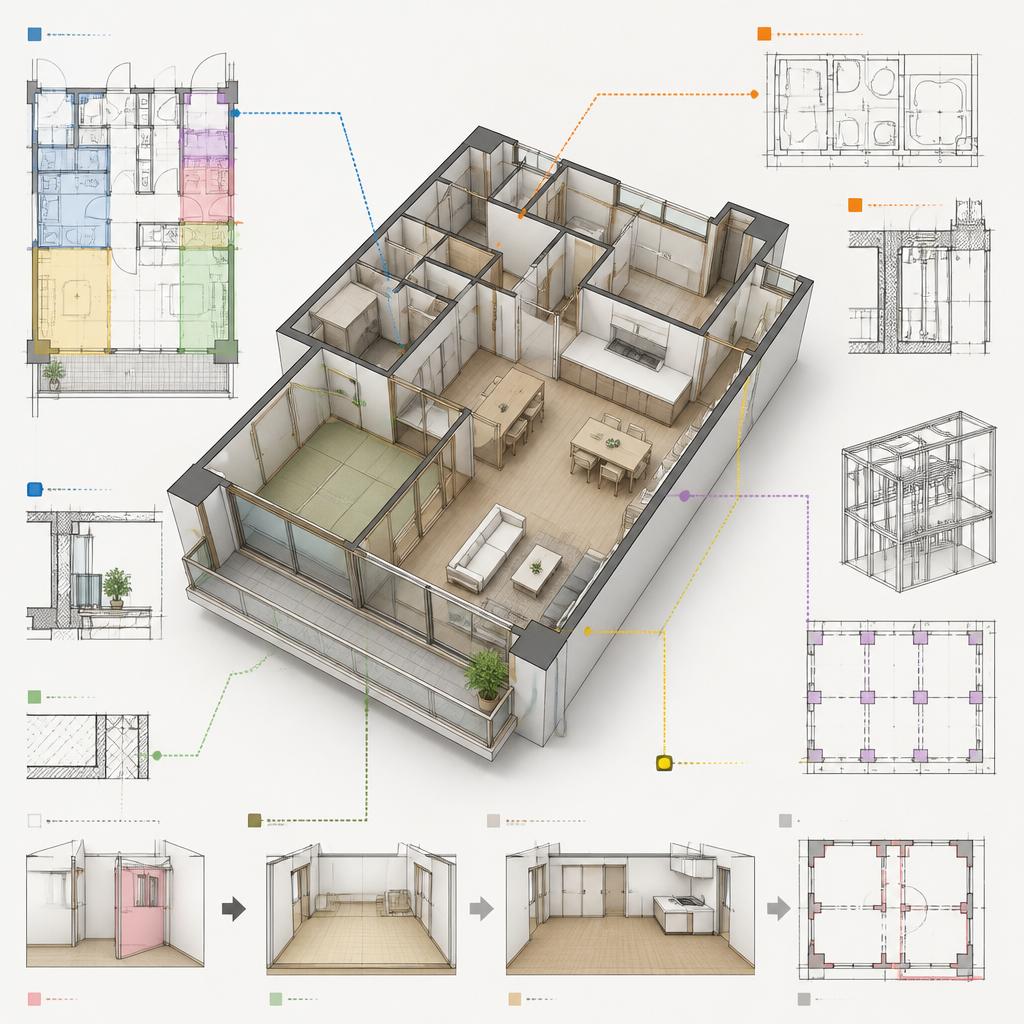

良い図面は、寸法がただ並んでいるのではなく、「その寸法が何を示しているのか」が明確に整理されています。例えば、壁芯寸法なのか内法寸法なのか、仕上げ後の有効寸法なのか、建具の枠外寸法なのかが、線の種類・寸法線の位置・注釈によって一目で判断できます。こうした図面は、読み手が迷わず、誰が見ても同じ解釈ができるため、施工精度が安定します。 危ない図面は、寸法の意味が曖昧で、読み手によって解釈が変わる状態です。寸法線が壁芯なのか内法なのか不明、開口寸法が枠外なのか有効寸法なのか判断できない、仕上げ厚がどこに含まれているかわからないなど、情報の整理が不十分な図面は、施工者が“推測”で判断する場面が増えます。推測が入る図面は、現場での誤解・誤施工・仕上がりの不一致を招き、クレームや追加工事の原因になります。 建築士が「良い図面」と評価するのは、寸法が正確であるだけでなく、寸法の意味が体系的に整理されている図面です。寸法の意味が明確な図面は、読み手のストレスを減らし、施工者・設計者・施主の三者が同じ情報を共有できます。結果として、建物の品質と安全性が大きく向上します。
